Главная страница / Каталог проектов / 345-001-П

Просмотр

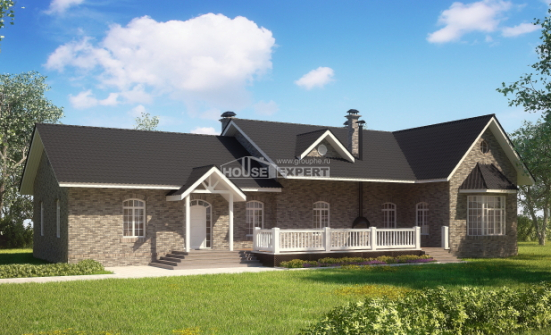

  • 345-001-П Проект двухэтажного дома, просторный коттедж из газосиликатных блоков Владикавказ, House Expert
  • 345-001-П Проект двухэтажного дома, большой загородный дом из поризованных блоков Владикавказ, House Expert
  • 345-001-П Проект двухэтажного дома, большой домик из теплоблока Владикавказ, House Expert
  • 345-001-П Проект двухэтажного дома, уютный загородный дом из арболита Владикавказ, House Expert

  • 345-001-П Проект двухэтажного дома, современный коттедж из твинблока Владикавказ, House Expert
  • 345-001-П Проект двухэтажного дома, красивый дом из твинблока Владикавказ, House Expert
  • 345-001-П Проект двухэтажного дома, уютный домик из арболита Владикавказ, House Expert
  • 345-001-П Проект двухэтажного дома, просторный коттедж из пеноблока Владикавказ, House Expert
Стоимость проекта
90 000
Способы оплаты

Дополнительные услуги:






Купить проект сейчас
При покупке проекта дополнительно заказывают

Отопление

Водоснабжение и канализация

Наружные сети

Строительство дома

Общая площадь дома :344,52 м2
Габариты застройки :15,13 x 21,71 м
Количество этажей :2
Цокольный этаж:техподполье
Гараж:нет
Сейсмостойкость:до 7 баллов
Кровля:гибкая черепица
Отделка фасада:штукатурка
Отделка цоколя:натуральный камень
Перекрытие:сборная ж/б плита
Фундамент:ленточный
Материал стен:блок 300 мм

Проект дома 345-001-П. 1 этаж Проект дома 345-001-П. 1 этаж
1 этаж
Высота этажа: 3,3 м
Состав помещений, м2
Тех. помещение 21,74
Тамбур 3,03
Котельная 5,91
Сан. узел 4,78
Шкаф встроенный 1,51
Прихожая 4,97
Холл 11,69
Бассейн 48,69
Кухня 13,49
Гостиная-столовая 62,32
Сауна 4,85
Сан. узел 3,04
Итого: 186,02

Проект дома 345-001-П. 2 этаж Проект дома 345-001-П. 2 этаж
2 этаж
Высота этажа: 3,3 м
Состав помещений, м2
Холл 18,64
Жилая комната 18,27
Ванная 10,68
Жилая комната 13,09
Жилая комната 20,56
Гардеробная 3,36
Жилая комната 25,47
Гардеробная 3,39
Ванная 4,63
Гардеробная 4,63
Жилая комната 22,95
Лестница 12,83
Итого: 158,50




Проектная документация может отличаться от представленных эскизов на сайте, продавец оставляет за собой право вносить любые изменения в проектную документацию.

Частые вопросы по проектам
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
Показать все вопросыСкрыть вопросы
Задать вопрос по проекту 345-001-П
name
Для того, чтобы задать вопрос зарегистрируйтесь

Архитектурные решения
  1. Титульный лист
  2. Титульный лист
  3. Ведомость рабочих чертежей
  4. Общие данные
  5. Планировка первого этажа и тех. подполья М 1:100
  6. Планировка второго этажа М 1:100
  7. Кладочный план первого этажа М 1:100
  8. Кладочный план второго этажа М 1:100
  9. Отделочный план первого этажа М 1:100
  10. Отделочный план второго этажа М 1:100
  11. План кровли М 1:100
  12. Фасад 1-7, М 1:100 Ведомость декора, М 1:50
  13. Фасад 7-1 М 1:100
  14. Фасад А1-Ж, М 1:100
  15. Фасад Ж-А1, М 1:100
  16. Разрез 1-1 М 1:100
  17. Разрез 2-2 М 1:100
  18. Разрез 3-3 М 1:100
  19. Разрез 4-4 М 1:100
  20. Узлы М 1:20
  21. Сечения вентканалов на отм. +3,100; +6,700 М 1:20
  22. Развертка вентканалов М 1:50
  23. Ведомость оконных конструкций М 1:50
  24. Ведомость оконных конструкций М 1:50
  25. Ведомость оконных и оконнодверных конструкций М 1:50
  26. Ведомость витражных конструкций, М1:50
  27. Перспективный вид
  28. Перспективный вид
  29. Перспективный вид
  30. Перспективный вид
  31. Ортогональная проекция
  32. Ортогональная проекция
  33. Ортогональная проекция
  34. Ортогональная проекция
В альбоме 34 листа.
Титульный листТитульный листВедомость рабочих чертежейОбщие данныеПланировка первого этажа и тех. подполья М 1:100Планировка второго этажа М 1:100Кладочный план первого этажа М 1:100Кладочный план второго этажа М 1:100Отделочный план первого этажа М 1:100Отделочный план второго этажа М 1:100План кровли М 1:100Фасад 1-7, М 1:100 Ведомость декора, М 1:50Фасад 7-1 М 1:100Фасад А1-Ж, М 1:100Фасад Ж-А1, М 1:100Разрез 1-1 М 1:100Разрез 2-2 М 1:100Разрез 3-3 М 1:100Разрез 4-4 М 1:100Узлы М 1:20Сечения вентканалов на отм. +3,100; +6,700 М 1:20Развертка вентканалов М 1:50Ведомость оконных конструкций М 1:50Ведомость оконных конструкций М 1:50Ведомость оконных и оконнодверных конструкций М 1:50Ведомость витражных конструкций, М1:50Перспективный видПерспективный видПерспективный видПерспективный видОртогональная проекцияОртогональная проекцияОртогональная проекцияОртогональная проекция

Полезное видео

В этом видео рассказывается, что входит в состав раздела архитектурные решения, сокращенно АР.
Конструктивные решения
  1. Титульный лист
  2. Ведомость рабочих чертежей
  3. План монолитной подушки ленточного фундамента
  4. Плен монолитных стен ленточного фундамента. Закладная деталь.
  5. Приложение к листу 3. Спецификация арматурных и бетонных изделий фундамента.
  6. План перекрытия на отм. +0,000 отм. н. плиты -0,450. Спецификация плит перекрытия. Ведомость деталей
  7. Приложение к листу 5. Сечение А-А, Б-Б, В-В
  8. Приложение к листу 5. Сечение Д-Д
  9. Приложение к листу 5. Сечение Ж-Ж, Г-Г, И-И
  10. План перекрытия на отм. +3,600 отм. н. плит +3,000. Спецификация плит перекрытия. Ведомость деталей.
  11. Приложения к листу 9. Сечение А-А, Е-Е
  12. План перекрытия на отм. +6,900. Спецификация плит перекрытия. Ведомость деталей.
  13. Спецификация арматурных и бетонных изделий перекрытий
  14. План лестницы. Разрез 1-1. Спецификация элементов на лестницу
  15. Армирование лестницы
  16. План перемычек 1 этажа
  17. Приложение к листу 15. Фрагмент 1. Витраж В1.
  18. Приложение к листу 15. Фрагмент 2. Витраж В2.
  19. Приложение к листу 15. Фрагмент 3. Витраж В3.
  20. Спецификация металлических элементов на конструкции витражей.
  21. Конструкции к окну ОК1.
  22. План перемычек 2 этажа. Спецификация элементов перемычек.
  23. План стропил. Общие указания.
  24. Приложение к листу 22. Сечение 5-5.
  25. Спецификация элементов стропильной кровли. Узел 1.
В альбоме 25 листов.
Титульный листВедомость рабочих чертежейПлан монолитной подушки ленточного фундаментаПлен монолитных стен ленточного фундамента. Закладная деталь.Приложение к листу 3. Спецификация арматурных и бетонных изделий фундамента.План перекрытия на отм. +0,000 отм. н. плиты -0,450. Спецификация плит перекрытия. Ведомость деталейПриложение к листу 5. Сечение А-А, Б-Б, В-ВПриложение к листу 5. Сечение Д-ДПриложение к листу 5. Сечение Ж-Ж, Г-Г, И-ИПлан перекрытия на отм. +3,600 отм. н. плит +3,000. Спецификация плит перекрытия. Ведомость деталей.Приложения к листу 9. Сечение А-А, Е-ЕПлан перекрытия на отм. +6,900. Спецификация плит перекрытия. Ведомость деталей.Спецификация арматурных и бетонных изделий перекрытийПлан лестницы. Разрез 1-1. Спецификация элементов на лестницуАрмирование лестницыПлан перемычек 1 этажаПриложение к листу 15. Фрагмент 1. Витраж В1.Приложение к листу 15. Фрагмент 2. Витраж В2.Приложение к листу 15. Фрагмент 3. Витраж В3.Спецификация металлических элементов на конструкции витражей.Конструкции к окну ОК1.План перемычек 2 этажа. Спецификация элементов перемычек.План стропил. Общие указания.Приложение к листу 22. Сечение 5-5.Спецификация элементов стропильной кровли. Узел 1.

Полезное видео

В этом видео рассказывается, что входит в состав раздела конструктивные решения, сокращенно КР.

В состав любого готового проекта на нашем сайте входят два раздела: АР (Архитектурные решения) и КР (Конструктивные решения) иногда данные разделы объединяют в один: АС (Архитектурно-строительные решения).

Состав АР (Архитектурные решения):

  • Кладочный план;
  • Поэтажные планы с определением функциональных зон помещений, схематичной (примерной); расстановкой мебели и сантехнического оборудования;
  • Отделочный план;
  • Фасады;
  • Разрезы (не менее двух);
  • План кровли;
  • Спецификация окон;
  • Схема вентканалов;
  • Конечная трехмерная модель проектируемого коттеджа;

Состав КР (Конструктивные решения):
  • План фундаментов;
  • Спецификации по материалам на фундамент;
  • План устройства перекрытий. Спецификация по материалам;
  • Перемычки этажей. Спецификация по материалам;
  • Крыльца. Спецификация по материалам;
  • План кровли. Спецификация по материалам;
  • Узлы, разрезы основных конструктивных элементов;
  • Общие указания;

Просим обратить Ваше внимание, что раздел ИР (Инженерные решения) в состав типового проекта не входит, так как данный раздел не может быть типовым. Сети разрабатываются индивидуально, исходя из технических условий на Вашем участке и Ваших личных пожеланий по оборудованию. Данный раздел можно заказать дополнительно к любому проекту.

Если у Вас появились вопросы, которые бы вы хотели нам задать, вы можете воспользоваться нашими контактами и связаться с нами. Наши специалисты квалифицированно ответят на любые вопросы. Мы выполняем проекты коттеджей для всех регионов России. Удаленное проектирование, это проще, чем вы могли себе представить! Свяжитесь с нашим консультантом.






  • Формат листов проекта: А3;
    •
  • Язык проекта: Русский;
    •
  • Система едениц измерений в проекте: метрическая;
